便攜式戶外工業平板電腦PAD的設計

相比于傳統筆記本電腦，手持工業平板電腦的體積小、重量輕、功耗低，支持多模態輸入，并且具有較好的人機交互界面，更適合野外工礦條件下使用。在野外環境下，手持工業平板電腦可以在線同時操作多個便攜、移動應用，包括現場數據采集、移動數據交互、多種設備監測、中心測控調度、精確導航定位及實時通信功能。

目前市面上的大多數手持工業平板電腦不具備無線漫游通信功能，且僅適用于家庭娛樂和普通環境辦公，一旦離開固定的使用場所，則難以使用其通信功能。此外，在一些特殊環境條件下，例如室外雨天、地震災區、煤坑礦井等，普通平板電腦的三防標準很難滿足上述的作業環境。

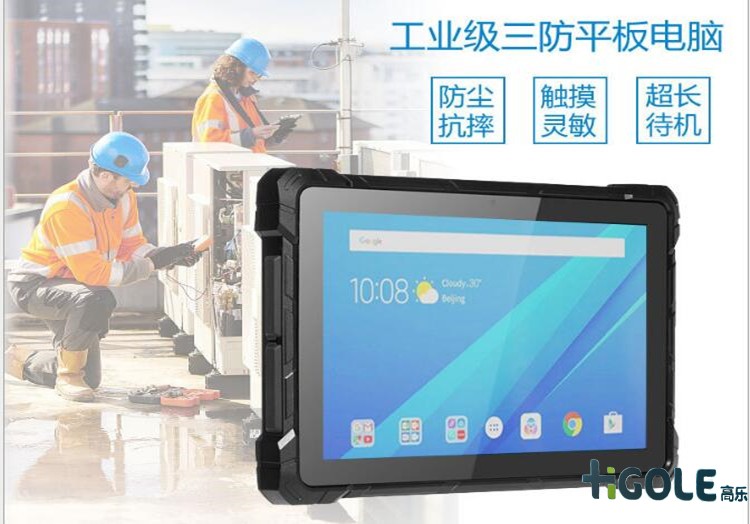

根據戶外使用電子產品的要求，前海高樂設計一款三防加固型平板電腦終端，其具有3G/4G移動通信功能，支持無線WI-FI、USB2.0/3.0和百兆以太網通信，具有北斗/GPS定位功能，設備支持Windows/Android操作系統及應用，符合IP67標準，適合野外等特殊工況條件下使用。

野外便攜式工業平板電腦必須具有3G/4G移動通信功能，支持終端到中心的C/S典型系統架構應用。工業平板電腦通過無線WI-FI、USB2.0和百兆以太網通信等通信方式，可以連接各類傳感器，具有將采集的實時數據信息及媒體處理數據通過廣域網發送給中心服務器，中心服務器通過數據分析對各個終端進行實時監控和調度。各終端以及中心服務器通過3G/4G無線網絡實現互聯互通。

前海高樂便攜式工業平板電腦（PAD）的整機性能指標參數，主要是：尺寸：29cm*20.9cm*2.8cm；主板：N4210/RK3399；存儲：8+128GB SSD；顯示分辨率：1920*1200；無線通信：3G/4G；局域網：802.11b/g/n；北斗/GPS頻段：北斗：B1 1561.098MHZ;GPS ：L1 1575.42MHZ。北斗/GPS靈敏度：-160dbm@跟蹤;-145dbm@捕獲； 運行溫度：-10℃-+55℃。定位精度：2.5m(最高達到厘米級)；以太網口：100/1000M bps；USB 接口：USB 2.0/3.0。電池容量：12000毫安，12V/3AH；整機功耗：7.5W；續航時間：8h以上。

前海高樂設計開發的核心板采用英特爾N4120/瑞芯微RK3399處理器，最高運行速度達到2.0GHz。該款核心板支持Windows/Android操作系統，具有高性能、低功耗、可擴展性強的優點。工業平板電腦集成多種無線通信體制、三防一體化工業結構設計和電源管理設計。
